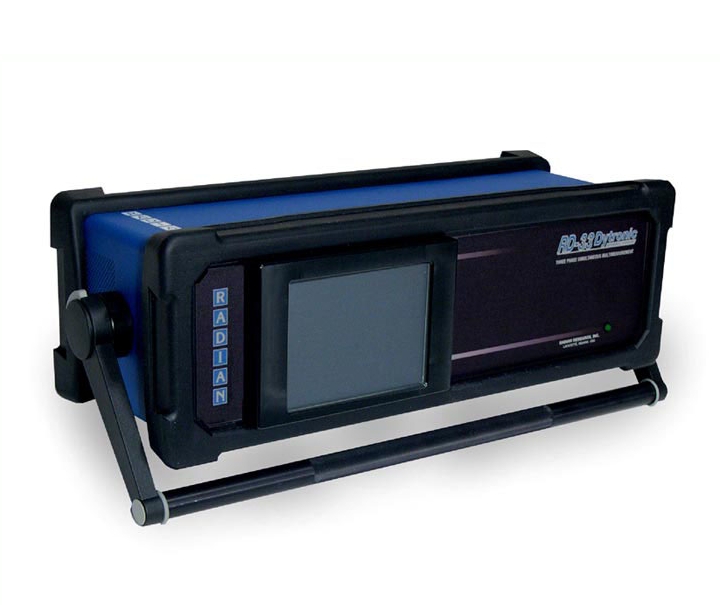

Трёхфазный эталонный счетчик RX-33
- Основная погрешность: в пределах прослеживаемой неопределенности
- Наихудшая погрешность: ±0.01 % @ PF≥0.5
Трехфазный эталонный счетчик RX-33 является одним из самых универсальных эталонных приборов. RX-33 имеет основную погрешность в пределах прослеживаемой неопределенности для всех измерительных функций во всем рабочем диапазоне, с максимальной наихудшей погрешностью ± 0,01%. Эта спецификация погрешности наихудшего случая включает в себя переменные стабильности, коэффициента мощности, прослеживаемой неопределенности и погрешности системы тестирования.
Уникальный дизайн делает RX-33 непревзойденным в своей способности точно измерять фактические формы сигналов. Эталонный счетчик RX-33 включает в себя эксклюзивный аналого-цифровой преобразователь сигналов, который объединен с известными электронно-компенсированными входными трансформаторами напряжения и тока Radian Research и герметичным эталоном. Эта комбинация обеспечивает наивысшую степень точности, стабильности и универсальности, предлагаемых в переносном трехфазном эталоне.
ХАРАКТЕРИСТИКИ
RX-33 может использоваться с управляемым источником тока для проверки счетчиков электроэнергии и эталонных счетчиков. В полевых приложениях он может выполнять проверку точности трехфазного счетчика с использованием существующей нагрузки при обслуживании. Снятие скорости вращения диска счетчика или калибровочных инфракрасных импульсов, видимого света или KYZ подключается непосредственно в устройство.
RX-33 идеально подходит для тестирования высокоинтеллектуальных счетчиков энергии, находящихся на электростанциях, подстанциях, промежуточных точках и у крупных ключевых клиентов. RX-33 также является идеальным дополнением к тестовым наборам реле, где он может служить активным эталонным счетчиком при тестировании счетчиков или может использоваться для периодической сертификации эталонов.
| Диапазон тока | 3 × 1 мA … 120 (200) A (1) автодиапазон | ||
| Диапазон напряжения | 3 x 30 … 630 В @60 Гц автодиапазонn3 x 30 … 525 В @50 Гц автодиапазон | ||
| Дополнительный диапазон мощности | 3 × 60 … 630 В автодиапазон | ||
| Основная частота | 40 … 70 Гц (2) | ||
| Диапазон коэффициента мощности | Любой | ||
| Рабочий диапазон температуры | -20 °C … +70 °C | ||
| Влажность | 0 … 95%, без конденсации | ||
| Режимы измерения | □t2 проводной активный и реактивныйn□t3 проводной активныйn□t3 проводной реактивный □t3 проводной полный apparentn□t4 проводной активный режимn□t4 проводной реактивныйn□t4 проводной полный | ||
| Измерительные функции | Четыре квадранта, трехфазное, одновременное измерение энергии (активное, реактивное, полная), мощность (активная, реактивная, полная), напряжения, токи, коэффициенты мощности, фазовые углы, гармоники | ||
| Погрешность измерения мощности/энергии | Основная погрешность: в пределах прослеживаемой неопределенности Наихудшая погрешность: ±0.01% @ PF≥0.5 | ||
| Погрешность измерения тока | 0.007 % (70 ppm) | ||
| Погрешность измерения напряжения | 0.005 % (50 ppm) | ||
| Длительный дрейф мощности/энергии | 1ый год: 0.0014 % / 1ые пять лет: 0.0031% / 1ые 10 лет: 0.0044% | ||
| Длительный дрейф тока | 0.0010 % первый год | ||
| Длительный дрейф напряжения | 0.0007 % первый год | ||
| Погрешность измерения угла | ±0.003° | ||
| Температурный дрейф | +20 °C … +30 °C | нет | |
| -20 °C … +70 °C | ±0.0005 %/°C (±5 ppm/°C) | ||
| Диапазон входа | BNC с 150 Ом до 5 В, зажатый при 5.7 В | ||
| Скорость входа | Минимальная длительность импульса 200 нс, частота повторения 20 Гц | ||
| Тип выхода | Открытый коллектор, зажатый при 27 | ||
| Значение по умолчанию для импульсного выхода BNC | 0,00001 Вт / импульс, но может быть перепрограммирован | ||
| Выходная частота | Макс. 2,1 МГц (минимальная ширина импульса 200 нс) | ||
| Дисплей | Опционально | ||
| Другие возможные функции (опционально) | Встроенный компаратор, Гармонический анализ | ||
(1) Рабочий диапазон. Указанный диапазон от 10 мА до максимального тока.
(2) Рабочий диапазон. Указанный диапазон от 45 до 65 Гц.
