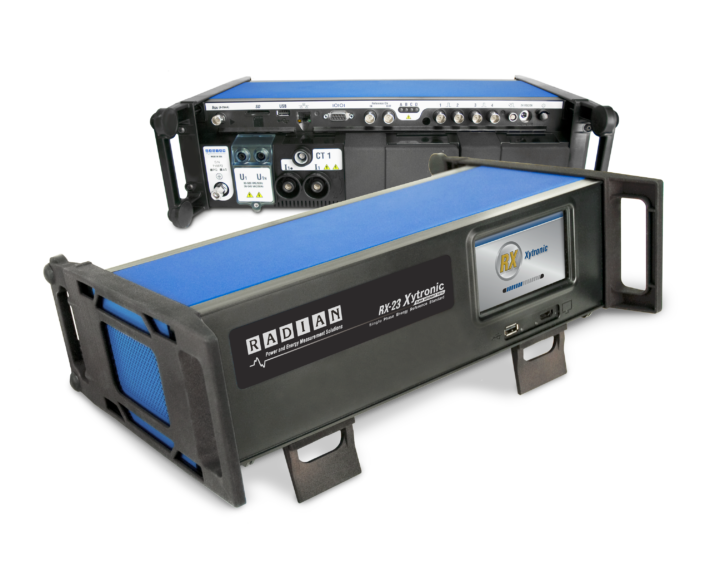

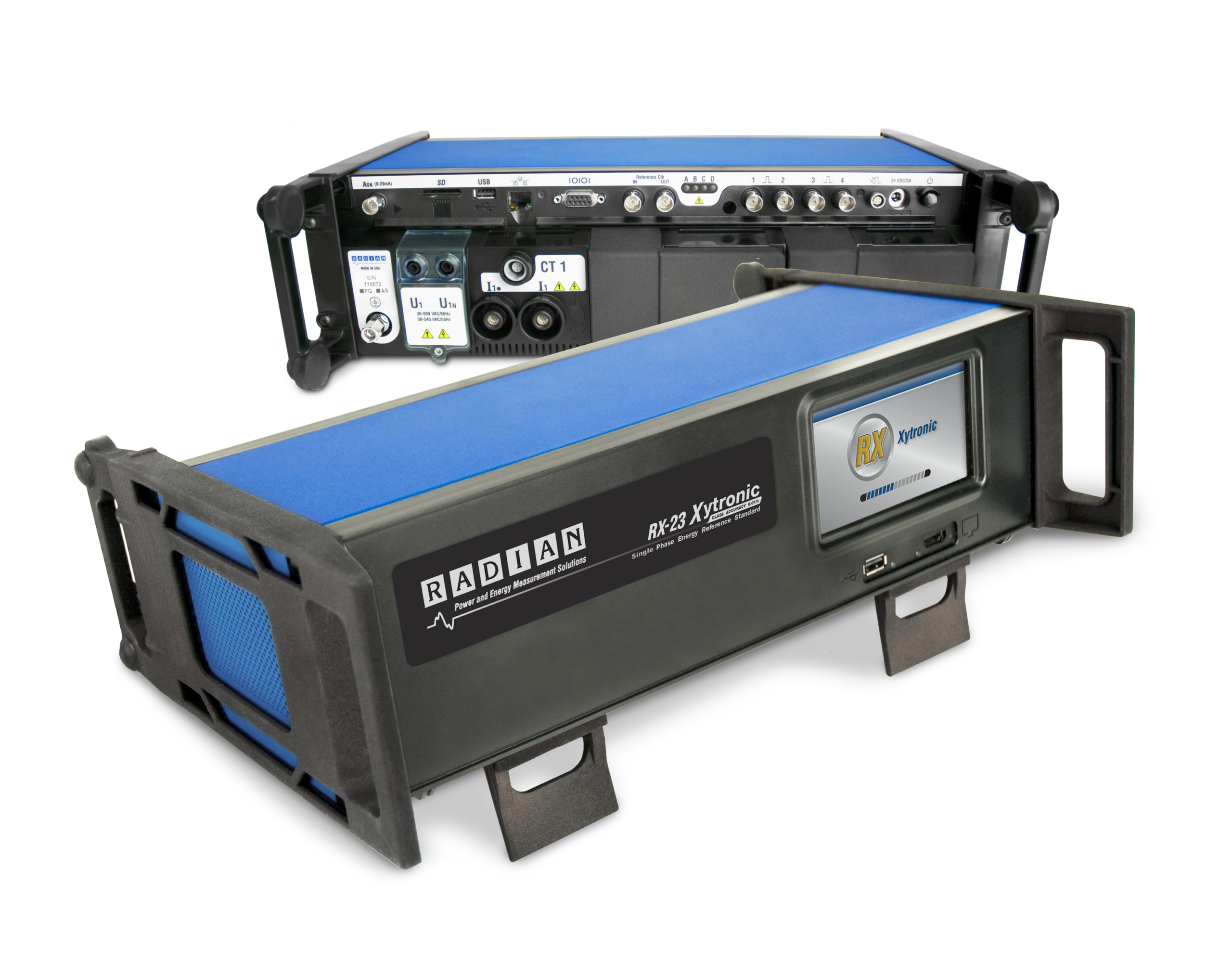

Портативный однофазный эталонный счетчик RX-23
- Основная погрешность: согласно прослеживаемой неопределенности
- Наихудшая погрешность: ±0.01 % при PF≥0.5
Портативный однофазный эталонный счетчик RX-23 является одним из самых универсальных эталонных приборов. RX-23 имеет наихудшую погрешность ± 0,01% для всех измерительных функций во всем рабочем диапазоне, с основной погрешностью, которая находится в пределах прослеживаемой неопределенности. Эта указанная точность для наихудшего случая включает в себя составляющие вариации стабильности, коэффициента мощности, прослеживаемой неопределенности и погрешности тестовой системы.
Уникальная конструкция делает RX-23 непревзойденным в своей способности точно измерять сигналы различных форм. Уникальной особенностью является аналого-цифровой преобразователь сигналов. Встроенный в RX-23 преобразователь сочетается с известными электронно-компенсированными входными трансформаторами напряжения и тока Radian Research и герметичным корпусом. Эта комбинация обеспечивает высочайшую степень точности, стабильности и универсальности, предлагаемых в портативном однофазном эталонном счетчике.
ХАРАКТЕРИСТИКИ
Компактная легкая конструкция RX-23 делает его идеальным эталонным счетчиком для полевых испытаний. RX-23 может использоваться с контролируемым источником тока для точной проверки счетчиков. В полевых применениях RX-23 может выполнять однофазное измерение точности счетчика с использованием существующих сервисных нагрузок. Приборы для измерения вращения диска измерительного прибора или калибровочных импульсов инфракрасного, видимого света или сигналов KYZ подключаются непосредственно к RX-23. Он может быть использован для тестирования эталонных счетчиков меньшей точности, а также является идеальным эталоном для интеграции в испытательном стенде, где допускается более низкая точность.
| Диапазон тока | 1 × 1 мA … 120 (200 / 225) A (1) автодиапазон |
| Диапазон напряжения | 1 × 30 … 600 В автодиапазон |
| Дополнительный диапазон мощности | 1 × 60 … 600 В автодиапазон |
| Диапазон частоты | 40 … 70 Гц (2) |
| Коэффициент мощности | Любой |
| Рабочий диапазон температуры | -20 °C … +70 °C |
| Влажность | 0 … 95 %, без конденсации |
| Режим измерения | 2-х проводной, активный и реактивный |
| Функции измерения | Четыре квадранта, однофазный, одновременное измерение :n□tэнергии (активная, реактивная, полная)n□tмощности (активная, реактивная, полная)n□tнапряжениеn□tтокn□tкоэффициент мощностиn□tфазовый угол□tгармоники |
| Погрешность измерения мощности/энергии | Основная погрешность: в соответствии с прослеживаемой неопределенностьюnнаихудшая погрешность: ±0.01% при PF≥0.5 |
| Влияние температуры вне нормального рабочего температурного диапазона | ±0.00025 %/°C (±2.5 ppm/°C) |
| Погрешность измерения угла | ±0.003° |
| Диапазон входа | BNC с напряжением 150 Ом до 5 В, с ограничением при 5,7 В |
| Скорость входа | Минимальная длительность импульса 200 нс, максимальная частота повторения 20 Гц |
| Тип выхода | Открытый коллектор, ограниченный 27 В |
| Значение по умолчанию для импульсного выхода BNC | 0.00001 Вт*ч/импульс, но может быть перепрограммирован |
| Выходная частота | Максимум 2.1 MГц (минимальная длительность импульса 200 нс) |
| Дисплей | Под заказ |
| Другие возможные функции (по запросу) | Встроенный компараторnАнализ гармоник (до 50-ой)n |
(1) Рабочий диапазон. Указанный диапазон от 10 мА до максимального тока.
(2) Рабочий диапазон. Указанный диапазон от 45 до 65 Гц.
