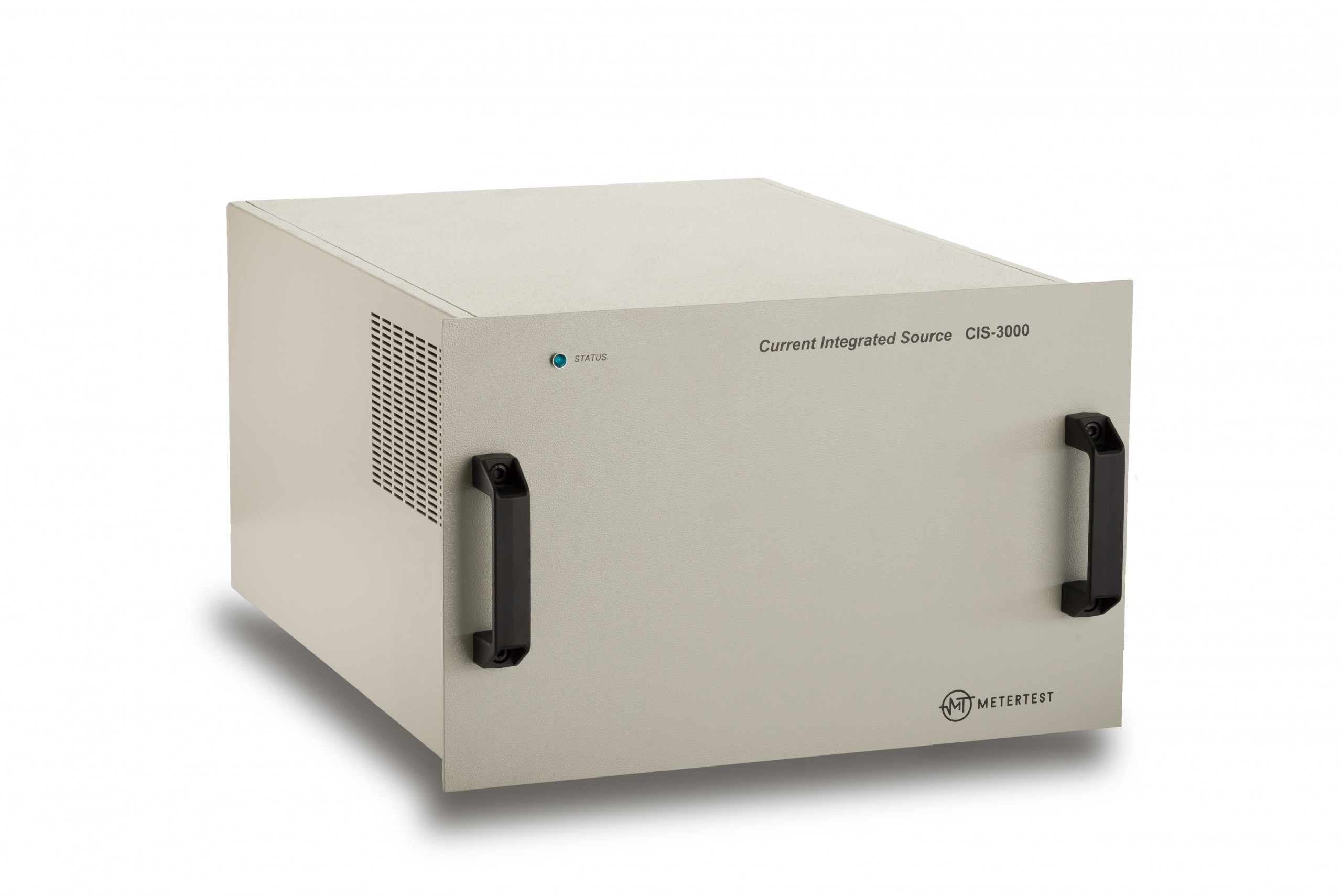

Zintegrowany Zasilacz Prądowy CIS

Zintegrowany Zasilacz Prądowy typu CIS zaprojektowany został do wykorzystania jako wzorcowe źródło prądu zmiennego w systemach pomiarowych liczników energii elektrycznej.

Amplituda i kształt prądu wyjściowego jest zadawana przez wewnętrzny generator cyfrowy. Sygnał ten może zawierać harmoniczne o niezależnie definiowanej amplitudzie i fazie. Stopień mocy wzmacniacza wykonany jest w technologii PWM zapewniającej bardzo dużą sprawność energetyczną i, co za tym idzie, bardzo małe straty cieplne. Wewnętrzna cyfrowa pętla sprzężenia zwrotnego kontrolowana przez procesor DSP z zaawansowanym algorytmem kompensacyjnym zapewnia stabilność oraz niskie zniekształcenia prądu wyjściowego. Dodatkowe precyzyjne układy regulacji zapewniają szybkie ustawienie zadanego prądu oraz jego stabilność w czasie dla obciążeń o różnym charakterze. Umożliwia to sprawne badanie wszelkich rodzajów liczników energii elektrycznej z zachowaniem wszystkich wymaganych parametrów elektrycznych.

Amplituda i kształt prądu wyjściowego jest zadawana przez wewnętrzny generator cyfrowy. Sygnał ten może zawierać harmoniczne o niezależnie definiowanej amplitudzie i fazie. Stopień mocy wzmacniacza wykonany jest w technologii PWM zapewniającej bardzo dużą sprawność energetyczną i, co za tym idzie, bardzo małe straty cieplne. Wewnętrzna cyfrowa pętla sprzężenia zwrotnego kontrolowana przez procesor DSP z zaawansowanym algorytmem kompensacyjnym zapewnia stabilność oraz niskie zniekształcenia prądu wyjściowego. Dodatkowe precyzyjne układy regulacji zapewniają szybkie ustawienie zadanego prądu oraz jego stabilność w czasie dla obciążeń o różnym charakterze. Umożliwia to sprawne badanie wszelkich rodzajów liczników energii elektrycznej z zachowaniem wszystkich wymaganych parametrów elektrycznych.

Zasilacz CIS jest wyposażony w szeregowy, izolowany interfejs komunikacyjny i może być obsługiwany przez komputer PC lub inne urządzenie kontrolne. Kilka zasilaczy odpowiednio zsynchronizowanych i sterowanych może stanowić system wielofazowy. Protokół komunikacyjny zapewnia sterowanie i kontrolę prądów wyjściowych oraz odczyt sygnałów stanów pracy i awaryjnych.

Zintegrowany Zasilacz Prądowy typu CIS jest wykonany w formie kasety przeznaczonej do instalacji w szafie o standardzie 19”.

(1) pozostałe wartości dostępne są na życzenie

(2) spełnia normy chińskie JJG 597-2005
