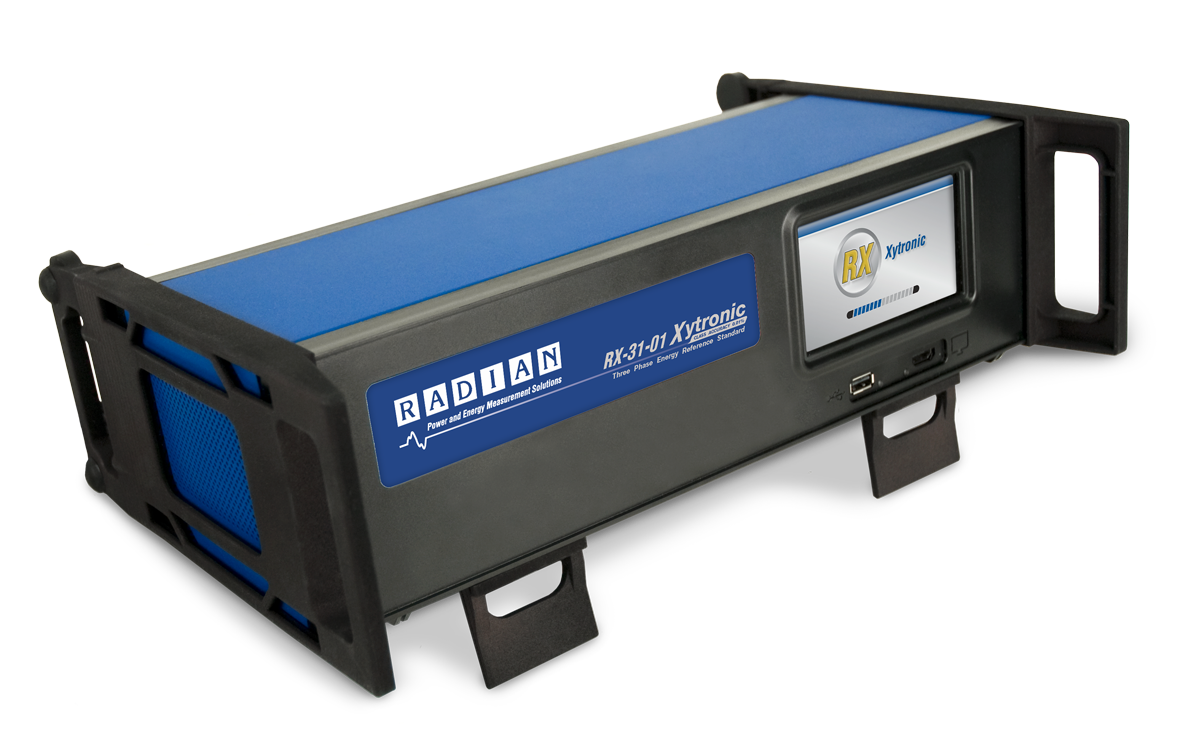

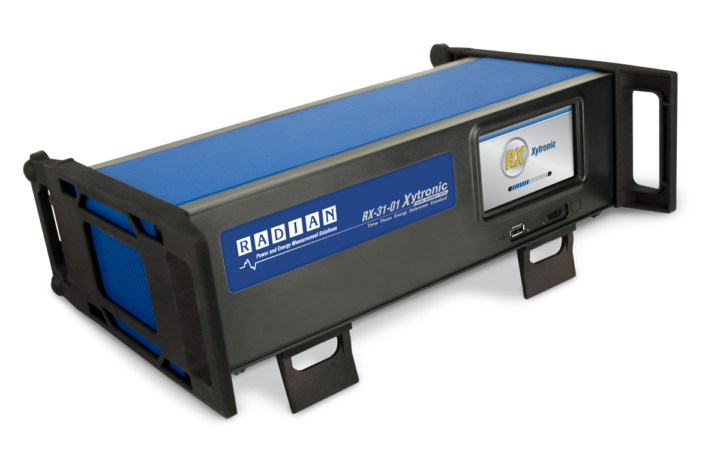

Trójfazowy przenośny licznik wzorcowy RX-31

CECHY CHARAKTERYSTYCZNE: Trójfazowy licznik wzorcowy RX-31 firmy Radian jest jednym z najwszechstronniejszych przyrządów wzorcowych jakie powstały w ostatnich latach. W najbardziej niekorzystnych warunkach określonych w całym zakresie pomiarowym, błąd wartości pomiaru dowolnej wielkości wynosi 0.02%, podczas gdy typowo błąd ten wynosi 0.005%. Najbardziej niekorzystne warunki uwzględniają parametry wpływające na stabilność, współczynnik mocy oraz niepewność pomiarów.

W liczniku RX-31 wykorzystano nową technologię pomiarową firmy Radian o nazwie Dytronic, w skład której wchodzi zaprojektowany przez firmę Radian całkujący przetwornik analogowo-cyfrowy. W przeciwieństwie do ogólnodostępnych przetworników A/C używanych w innych przyrządach, przetwornik A/C firmy Radian został zaprojektowany i zoptymalizowany specjalnie do pomiarów mocy i energii elektrycznej. To unikalne rozwiązanie czyni licznik RX-31 niedoścignionym w możliwościach dokonywania dokładnych pomiarów rzeczywistych sygnałów. Przetwornik A/C licznika RX-31 w połączeniu z elektronicznie kompensowanymi wejściowymi przekładnikami napięciowymi i prądowymi oraz hermetycznie zamkniętym wewnętrznym wzorcem, dają przyrząd o najwyższym stopniu dokładności, stabilności i wszechstronności, jaki jest dostępny w przenośnych trójfazowych licznikach wzorcowych.

POMIARY: Trójfazowy licznik wzorcowy RX-31 jest czterokwadrantowym przyrządem pomiarowym, rejestrującym przepływ energii w obydwu kierunkach (pobór/oddawanie) oraz dostarczającym informacji o napięciu, prądzie, mocy i energii elektrycznej (czynnej, biernej, pozornej) niezależnie dla każdej fazy.

WEJŚCIE ANALOGOWE: opcjonalna funkcja analogowego wejścia umożliwia testowanie przetworników pomiarowych oraz liczników energii elektrycznej zaopatrzonych w analogowe wyjście prądowe o prądzie od 0 do 2 mA.

TESTOWANIE LICZNIKÓW UŻYTKOWYCH I WZORCOWYCH: Licznik RX-31 w połączeniu ze sterowanymi źródłami prądowymi i napięciowymi może być wykorzystywany do testowania liczników energii elektrycznej użytkowych i innych liczników wzorcowych (wzorców roboczych). W terenie RX-31 może wykonywać pomiary dokładności trójfazowych liczników przy istniejącym obciążeniu. Licznik RX-31 umożliwia bezpośrednie podłączenie fotoelektrycznej głowicy optycznej do wykrywania ruchu tarczy licznika, czujnika podczerwonych lub widzialnych impulsów oraz czujniki różnorodnych impulsów KYZ. Licznik RX-31 jest idealnym rozwiązaniem do testowania liczników energii dla dużych odbiorów, które można znaleźć w elektrowniach, podstacjach i stacjach rozdzielczych. Licznik RX-31 jest również idealnym uzupełnieniem układu do sprawdzania przekaźników gdzie może pracować jako aktywny wzorzec odniesienia przy testowaniu mierników lub może być używany do okresowego sprawdzania dokładności samego układu.

OPROGRAMOWANIE: RX-31 posiada (jako opcję) wbudowany komputer z dotykowym wyświetlaczem ciekłokrystalicznym. Funkcje do testowania i analiz dostępne są w opartym na systemie operacyjnym Windows CE programie RR-MobileSuite. Program ten jest zestawem prostych, a zarazem bardzo pożytecznych i wygodnych narzędzi programowych. Funkcja Metrics (Pomiary) umożliwia przeglądanie i manipulowanie wyglądem okienek na wyświetlaczu wszystkich pomiarów, włączając pomiary chwilowe, MIN/MAX i kumulacyjne. Funkcja Configure (Konfiguracja) umożliwia ustawianie i kontrolę różnych parametrów pracy przyrządu. Funkcja Meter Test (Test Licznika) umożliwia przeprowadzenie testów liczników użytkowych. Funkcja Standard Test (Test Licznika Wzorcowego) pozwala na testowanie do trzech wzorców roboczych.

Wyniki pomiarów liczników użytkowych i wzorcowych są obliczane, wyświetlane i mogą być zapamiętywane. Dzięki wykorzystaniu standardowej karty pamięci, rozszerzanie pamięci danych jest praktycznie nieograniczone. Funkcja zarządzania danymi pozwala użytkownikowi na zadawanie prostych pytań, przeglądanie i transmisję zapamiętanych wyników do komputera PC. Konfigurowalny plik eksportu może być utworzony dzięki elastycznemu formatowi CSV (Comma Separated Variable) , który z kolei może być łatwo wczytany przez różne aplikacje na PC. Licznik RX-31 może być kontrolowany za pomocą zewnętrznego komputera poprzez szeregowe łącze RS-232. RR-PCSuite jest PC-tową wersją programu RR-MobileSuite wzbogaconą o możliwość bezpośredniego zapisywania rezultatów na twardym dysku komputera. Program RR-Kit jest zbiorem komend, procedur i instrukcji umożliwiających pisanie aplikacji użytkownika.

ANALIZA MOCY : Ta opcja licznika RX-31 wzbogaca RR-MobileSuite o kolejne wartościowe narzędzia. Funkcja Vectors (Wektory) pokazuje graficznie trójfazowy konfigurowalny wykres wektorowy. Funkcja Harmonics (Harmoniczne) wyznacza współczynnik zawartości harmonicznych THD (Total Harmonic Distortion) dla przebiegów napięć i prądów w każdej z trzech faz, wyświetla ich amplitudy i względne przesunięcia fazowe aż do 64-tej harmonicznej oraz graficznie ilustruje dane o harmonicznych.

Funkcja Trends (Trendy) pozwala na generowanie wykresu trendu dla dowolnego chwilowego pomiaru. Niespotykana wcześniej dokładność pomiaru zniekształconych przebiegów w połączeniu z możliwościami analizy mocy jasno wskazują, że licznik RX-31 jest niezaprzeczalnie najlepszym przenośnym wzorcem do pomiaru energii elektrycznej, znajdującym zastosowanie zarówno w różnorodnych systemach do testowania jak i w aplikacjach związanych z zarządzaniem jakością energii elektrycznej.
