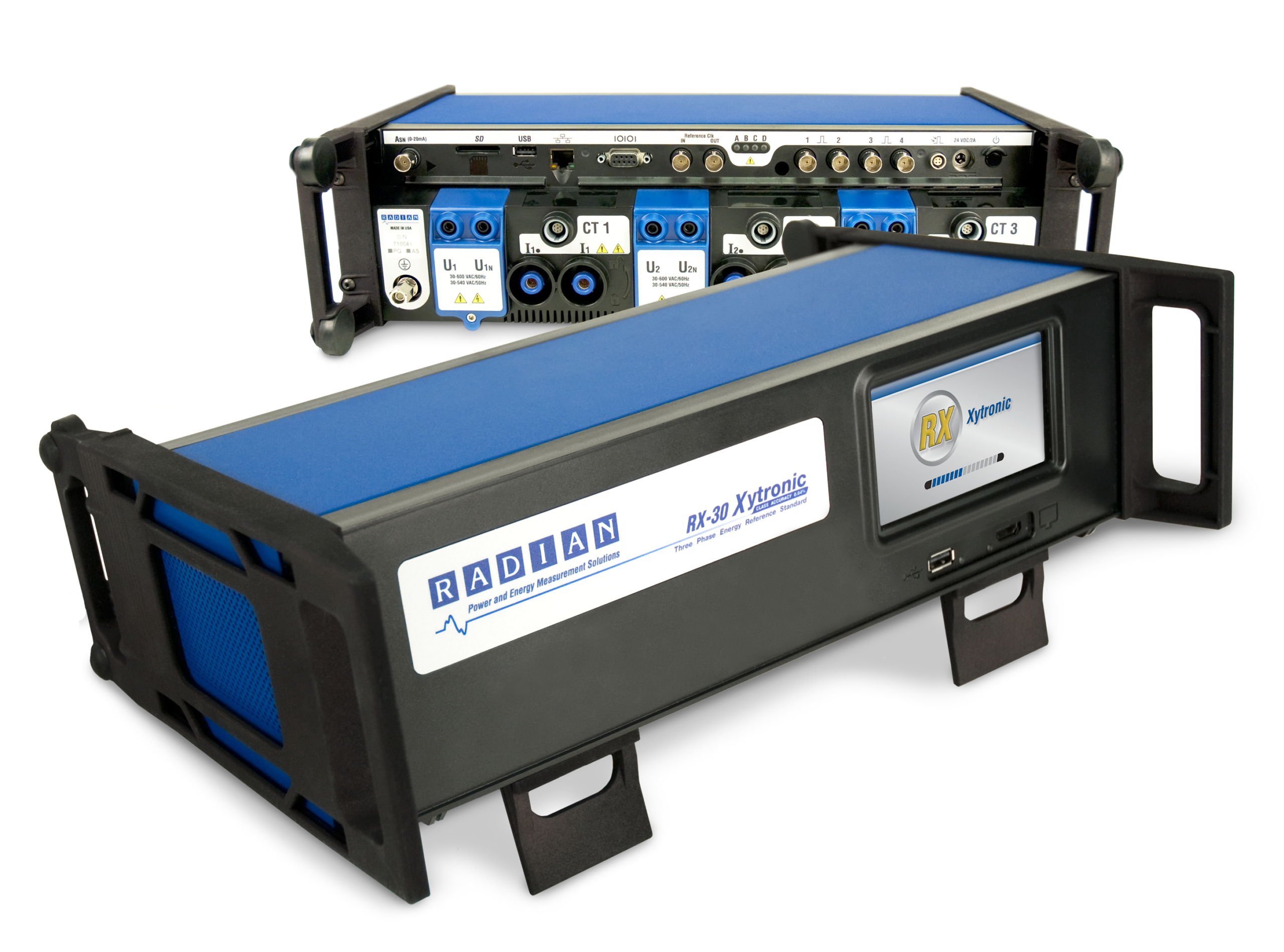

Trójfazowy przenośny licznik wzorcowy RX-30

CECHY CHARAKTERYSTYCZNE: Trójfazowy licznik wzorcowy RX-30 firmy Radian jest jednym z najwszechstronniejszych przyrządów wzorcowych jakie powstały w ostatnich latach. W najbardziej niekorzystnych warunkach określonych w całym zakresie pomiarowym, błąd wartości pomiaru dowolnej wielkości wynosi 0.04%, podczas gdy typowo błąd ten wynosi 0.01%. Najbardziej niekorzystne warunki uwzględniają parametry wpływające na stabilność, współczynnik mocy oraz niepewność pomiarów.

W liczniku RX-30 wykorzystano nową technologię pomiarową firmy Radian o nazwie Dytronic, w skład której wchodzi zaprojektowany przez firmę Radian całkujący przetwornik analogowo-cyfrowy. W przeciwieństwie do ogólnodostępnych przetworników A/C używanych w innych przyrządach, przetwornik A/C firmy Radian został zaprojektowany i zoptymalizowany specjalnie do pomiarów mocy i energii elektrycznej. To unikalne rozwiązanie czyni licznik RX-30 niedoścignionym w możliwościach dokonywania dokładnych pomiarów rzeczywistych sygnałów. Przetwornik A/C licznika RX-30 w połączeniu z elektronicznie kompensowanymi wejściowymi przekładnikami napięciowymi i prądowymi oraz hermetycznie zamkniętym wewnętrznym wzorcem, dają przyrząd o najwyższym stopniu dokładności, stabilności i wszechstronności, jaki jest dostępny w przenośnych trójfazowych licznikach wzorcowych.

POMIARY: Trójfazowy licznik wzorcowy RX-30 jest czterokwadrantowym przyrządem pomiarowym, rejestrującym przepływ energii w obydwu kierunkach (pobór/oddawanie) oraz dostarczającym informacji o napięciu, prądzie, mocy i energii elektrycznej (czynnej, biernej, pozornej) niezależnie dla każdej fazy.

WEJŚCIE ANALOGOWE: opcjonalna funkcja analogowego wejścia umożliwia testowanie przetworników pomiarowych oraz liczników energii elektrycznej zaopatrzonych w analogowe wyjście prądowe o prądzie od 0 do 2 mA.

TESTOWANIE LICZNIKÓW UŻYTKOWYCH I WZORCOWYCH: Licznik RX-30 w połączeniu ze sterowanymi źródłami prądowymi i napięciowymi może być wykorzystywany do testowania liczników energii elektrycznej użytkowych i innych liczników wzorcowych (wzorców roboczych). W terenie RX-30 może wykonywać pomiary dokładności trójfazowych liczników przy istniejącym obciążeniu. Licznik RX-30 umożliwia bezpośrednie podłączenie fotoelektrycznej głowicy optycznej do wykrywania ruchu tarczy licznika, czujnika podczerwonych lub widzialnych impulsów oraz czujniki różnorodnych impulsów KYZ. Licznik RX-30 jest idealnym rozwiązaniem do testowania liczników energii dla dużych odbiorów, które można znaleźć w elektrowniach, podstacjach i stacjach rozdzielczych. Licznik RX-30 jest również idealnym uzupełnieniem układu do sprawdzania przekaźników gdzie może pracować jako aktywny wzorzec odniesienia przy testowaniu mierników lub może być używany do okresowego sprawdzania dokładności samego układu.

OPROGRAMOWANIE: RX-30 posiada (jako opcję) wbudowany komputer z dotykowym wyświetlaczem ciekłokrystalicznym. Funkcje do testowania i analiz dostępne są w opartym na systemie operacyjnym Windows CE programie RR-MobileSuite. Program ten jest zestawem prostych, a zarazem bardzo pożytecznych i wygodnych narzędzi programowych. Funkcja Metrics (Pomiary) umożliwia przeglądanie i manipulowanie wyglądem okienek na wyświetlaczu wszystkich pomiarów, włączając pomiary chwilowe, MIN/MAX i kumulacyjne.Funkcja Meter Test (Test Licznika) umożliwia przeprowadzenie testów liczników użytkowych. Funkcja Standard Test (Test Licznika Wzorcowego) pozwala na testowanie do trzech wzorców roboczych.

Wyniki pomiarów liczników użytkowych i wzorcowych są obliczane, wyświetlane i mogą być zapamiętywane. Dzięki wykorzystaniu standardowej karty pamięci, rozszerzanie pamięci danych jest praktycznie nieograniczone. Funkcja zarządzania danymi pozwala użytkownikowi na zadawanie prostych pytań, przeglądanie i transmisję zapamiętanych wyników do komputera PC. Konfigurowalny plik eksportu może być utworzony dzięki elastycznemu formatowi CSV (Comma Separated Variable) , który z kolei może być łatwo wczytany przez różne aplikacje na PC. Licznik RX-30 może być kontrolowany za pomocą zewnętrznego komputera poprzez szeregowe łącze RS-232. RR-PCSuite jest PC-tową wersją programu RR-MobileSuite wzbogaconą o możliwość bezpośredniego zapisywania rezultatów na twardym dysku komputera. Program RR-Kit jest zbiorem komend, procedur i instrukcji umożliwiających pisanie aplikacji użytkownika.

ANALIZA MOCY : Ta opcja licznika RX-30 wzbogaca RR-MobileSuite o kolejne wartościowe narzędzia. Funkcja Vectors (Wektory) pokazuje graficznie trójfazowy konfigurowalny wykres wektorowy. Funkcja Harmonics (Harmoniczne) wyznacza współczynnik zawartości harmonicznych THD (Total Harmonic Distortion) dla przebiegów napięć i prądów w każdej z trzech faz, wyświetla ich amplitudy i względne przesunięcia fazowe aż do 64-tej harmonicznej oraz graficznie ilustruje dane o harmonicznych.

Funkcja Trends (Trendy) pozwala na generowanie wykresu trendu dla dowolnego chwilowego pomiaru. Niespotykana wcześniej dokładność pomiaru zniekształconych przebiegów w połączeniu z możliwościami analizy mocy jasno wskazują, że licznik RX-30 jest niezaprzeczalnie najlepszym przenośnym wzorcem do pomiaru energii elektrycznej, znajdującym zastosowanie zarówno w różnorodnych systemach do testowania jak i w aplikacjach związanych z zarządzaniem jakością energii elektrycznej.
