System do wzorcowania i legalizacji liczników ASTeL 3.2

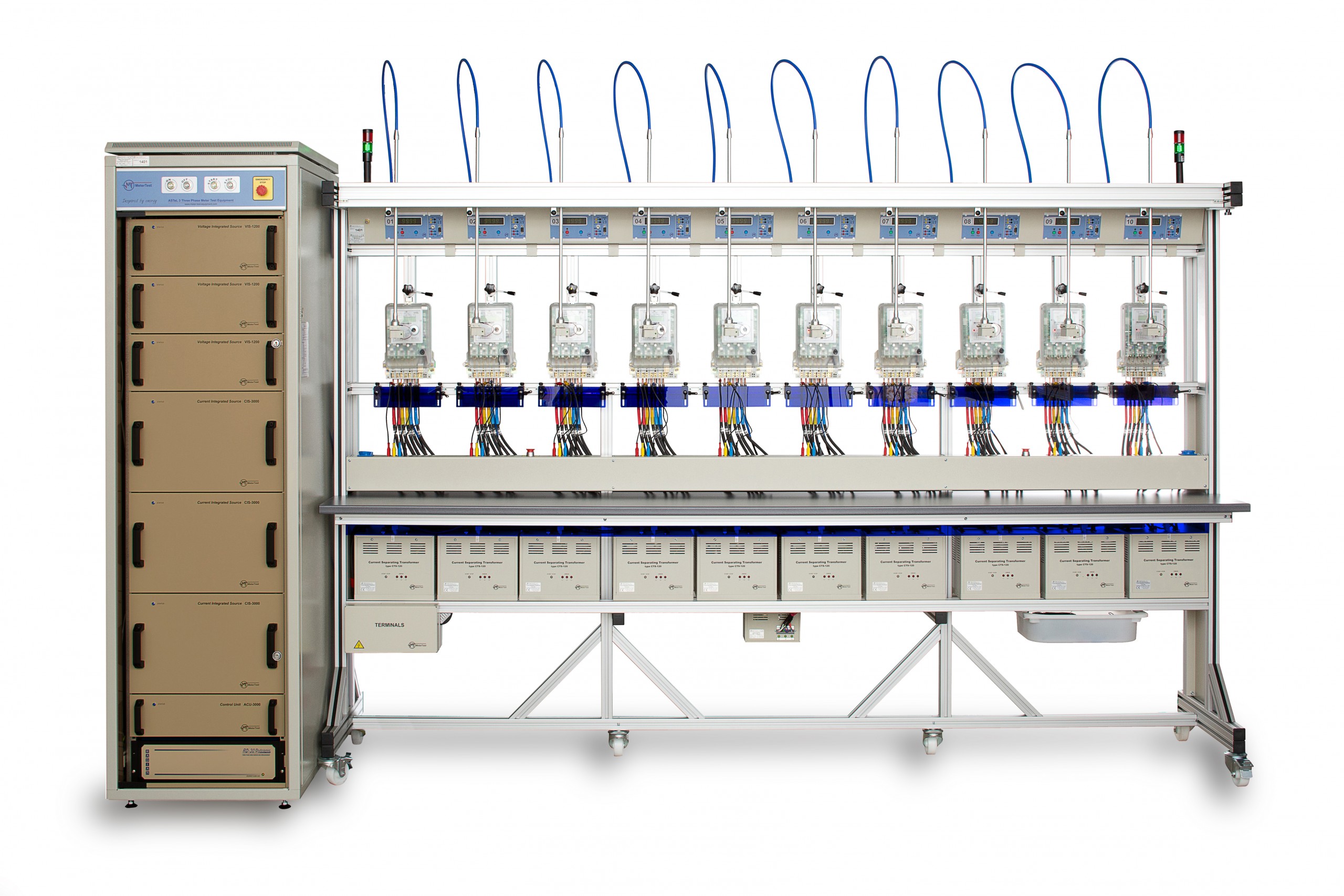

Stacja wzorcownicza ASTeL 3.2 jest innowacyjnym, w pełni zautomatyzowanym systemem umożliwiającym jednoczesną, wielostanowiskową kalibrację i legalizację liczników energii elektrycznej. Automatyka obejmuje zasilacz, licznik wzorcowy, terminale, fotogłowice, przekładniki separacyjne i inne elementy systemu. Wszystkie te elementy kontrolowane są z poziomu programu zarządzającego opartego na systemie Windows.

Wykorzystanie najnowszych osiągnięć techniki procesorów sygnałowych i zaawansowanych technologii syntezy sygnałów sterujących oraz niespotykana dotąd dokładność, jakość i funkcjonalność kwalifikuje urządzenie do badań wszystkich, dostępnych na rynku, rodzajów liczników energii elektrycznej, od bardzo prostych liczników indukcyjnych po wielofunkcyjne liczniki elektroniczne włączając w to liczniki przedpłatowe, wieloukładowe, wielo-kwadrantowe, z rejestratorami mocy maksymalnej i inne.

Do określenia błędu badanych liczników energii elektrycznej, system ASTeL 3.2 wykorzystuje metodę licznika kontrolnego. Błąd badanego licznika jest określany poprzez zliczanie impulsów generowanych przez licznik kontrolny w czasie bramkowania określonym przy pomocy fotogłowicy skanującej, wykrywającej ruch tarczy lub błysk światła diody LED badanego licznika. Dostępny jest też cały szereg testów określonych w normach przedmiotowych, takich jak bieg jałowy, rozruch, kontrola przekładni, badanie wskaźnika mocy maksymalnej i wiele innych. Ważną cechą charakterystyczną systemu jest to, że wykonuje on samodzielnie dodatkowe operacje usprawniające proces testowania, których nie definiuje się w sposób jawny, np. przy badaniu biegu jałowego czy rozruchu program automatycznie ustawia liczniki na „marce”.

System ASTeL 3.2 jest konstrukcją modułową i użytkownik ma bardzo duży wpływ na jego ostateczny kształt i funkcjonalność. Podstawowe bloki funkcjonalne to zasilacz, licznik wzorcowy, stojak pomiarowy oraz stanowisko komputerowe z programem zarządzającym. Dostępnych jest też cały szereg opcji i dodatkowego wyposażenia. Pomocną do określenia własnych potrzeb może być przedstawiona na następnej stronie tabela z zestawieniem podstawowych wykonań systemu. Są wśród nich systemy trójfazowe, o różnej klasie i różnej liczbie stanowisk pomiarowych. Przedstawione są tam również dostępne opcje i akcesoria.

Dzięki dużej funkcjonalności i elastyczności systemy ASTeL 3.2 znajdują zastosowanie w zakładach energetycznych, u producentów liczników, w laboratoriach metrologicznych jak również u innych użytkowników zainteresowanych testowaniem liczników energii elektrycznej.

System ASTeL pozwala wykonać wszystkie, wymagane przez normy badania liczników

• pomiar uchybów z możliwością analizy statystycznej uzyskanych wyników
• sprawdzenie prądu rozruchu
• sprawdzenie biegu jałowego
• sprawdzenie przekładni
• sprawdzenie wyjścia impulsowego
• sprawdzenie wskaźnika mocy maksymalnej  (elektromechanicznego lub elektronicznego)
• wygrzewanie wstępne
• badanie wpływu częstotliwości, zniekształceń  harmonicznych, napięcia, prądu i innych parametrów na uchyb licznika

System ASTeL umożliwia badanie następujących rodzajów liczników

• energii czynnej i biernej
• jedno i trójfazowe
• 2, 3 lub 4 przewodowe
• elektromechaniczne (również z wyjściem impulsowym)  i elektroniczne (statyczne)
• liczniki ze zwartymi mostkami
• wielotaryfowe, do 16 taryf
• z wielofunkcyjnymi wyjściami/wejściami 4/8
• ze wskaźnikiem mocy maksymalnej
• wielofunkcyjne z rejestrami energii i mocy (czynnej lub  biernej)
• z różnym układem zacisków napięciowych i prądowych  (DIN, BS, IEC, ANSI)
• z niejednorodnymi impulsami wyjściowymi

System ASTeL 3.2 jest konstrukcją modułową o konfiguracji przystosowywanej do indywidualnych potrzeb klienta. Podstawowe moduły systemu to zasilacz energetyczny, licznik wzorcowy, stojak na liczniki oraz komputer z oprogramowaniem sterującym. Każdy z tych modułów może występować w różnych wersjach i z różnymi opcjami. Więcej informacji znajduje się na stronach kart katalogowych poszczególnych elementów systemu.
