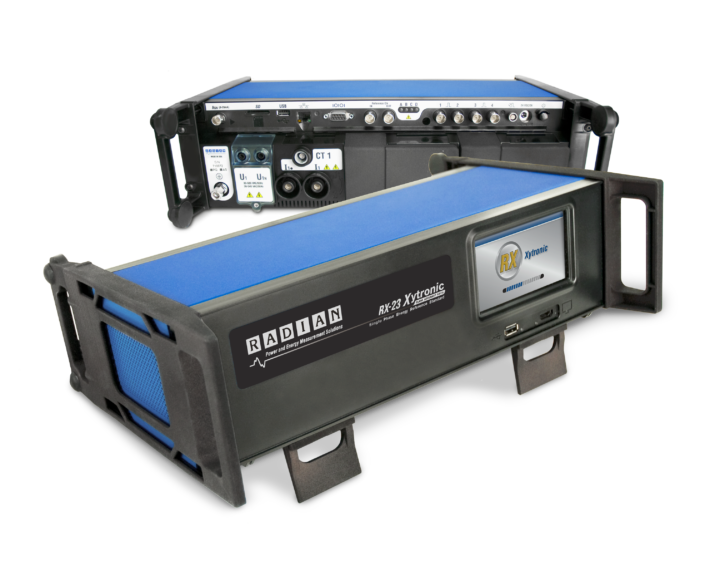

Jednofazowy przenośny licznik wzorcowy RX-23

CECHY CHARAKTERYSTYCZNE: Jednofazowy licznik wzorcowy RX-23 firmy Radian jest jednym z najwszechstronniejszych przyrządów wzorcowych jakie powstały w ostatnich latach i prawdopodobnie najdokładniejszym z nich. W najbardziej niekorzystnych warunkach określonych w całym zakresie pomiarowym, błąd wartości pomiaru dowolnej wielkości wynosi 0.01%, podczas gdy typowo błąd ten mieści się w granicach niepewności pomiarów. Najbardziej niekorzystne warunki uwzględniają parametry wpływające na stabilność, współczynnik mocy, niepewność pomiarów i błędy systemu pomiarowego.W liczniku wzorcowym RX-23 wykorzystano nową technologię pomiarową firmy Radian o nazwie Dytronic, w skład której wchodzi zaprojektowany przez firmę Radian całkujący przetwornik analogowo-cyfrowy. W przeciwieństwie do ogólnodostępnych przetworników A/C używanych w innych przyrządach, przetwornik A/C firmy Radian został zaprojektowany i zoptymalizowany specjalnie do pomiarów mocy i energii elektrycznej. To unikalne rozwiązanie czyni licznik RX-23 niedoścignionym w możliwościach dokonywania dokładnych pomiarów rzeczywistych sygnałów. Przetwornik A/C licznika RX-23 w połączeniu z elektronicznie kompensowanymi wejściowymi przekładnikami napięciowymi i prądowymi oraz hermetycznie zamkniętym wewnętrznym wzorcem, dają przyrząd o najwyższym stopniu dokładności, stabilności i wszechstronności, jaki jest dostępny w przenośnych jednofazowych licznikach wzorcowych.WEJŚCIE ANALOGOWE: opcjonalna funkcja wejścia analogowego umożliwia testowanie przetworników pomiarowych oraz liczników energii elektrycznej zaopatrzonych w analogowe wyjście prądowe o prądzie od 0 do 2 mA.POMIARY: Licznik wzorcowy RX-23 jest czterokwadrantowym przyrządem pomiarowym, rejestrującym przepływ energii w obu kierunkach (pobór/oddawanie) i jednocześnie dostarczającym informacji o napięciu, prądzie, mocy i energii elektrycznej (czynnej, biernej, pozornej). Opcja Analizy Harmonicznych umożliwia analizę obciążeń z dokładnością do 50-tej harmonicznej, a opcjonalnie Wbudowany Komparator pozwala na automatyczne wyliczanie błędów badanych liczników, zarówno użytkowych jak i wzorcowych.TESTOWANIE LICZNIKÓW UŻYTKOWYCH I WZORCOWYCH: Kompaktowa konstrukcja licznika wzorcowego RX-23 czyni go idealnym przyrządem do zastosowań w terenie, gdzie wymagana jest optymalna dokładność. W połączeniu ze sterowanymi źródłami prądu i napięcia może być użyty do testowania użytkowych liczników energii elektrycznej i innych liczników wzorcowych. Może on również wykonywać pomiary dokładności jednofazowych liczników przy istniejącym obciążeniu. Licznik RX-23 umożliwia bezpośrednie podłączenie fotoelektrycznej głowicy optycznej do wykrywania ruchu tarczy licznika, czujnika podczerwonych lub widzialnych impulsów oraz czujników różnorodnych impulsów KYZ. Licznik RX-23 jest idealnym rozwiązaniem do testowania liczników energii dla dużych odbiorów, które można znaleźć w elektrowniach, podstacjach i stacjach rozdzielczych. Licznik wzorcowy RX-23 może być wykorzystywany do testowania innych liczników wzorcowych o mniejszej dokładności, a także jako wzorzec roboczy w systemach do testowania liczników energii elektrycznej.INTUICYJNY INTERFEJS UŻYTKOWNIKA
W skład interfejsu użytkownika licznika RX-23 wchodzi wyświetlacz LCD i 5-cio klawiszowa klawiatura. Dodatkowo wbudowany port szeregowy RS232 razem z odpowiednim oprogramowaniem, pozwala na zdalne sterowanie i konfigurowanie licznika. Za pomocą klawiatury i wyświetlacza użytkownik może „przewijać” dostępne funkcje pomiarowe oraz przechodzić do różnych menu ekranowych. Ilość dostępnych informacji oraz liczba dostępnych menu ekranowych uzależnione są od konkretnego modelu RX-23.Menu ekranowe
W skład menu ekranowych wchodzą: Pomiary, Próba, Harmoniczne i Ustawienia.
Menu Pomiary wyświetla funkcje pomiarowe, które posiada licznik RX-23. Dostępne są następujące ekrany: Pomiary Chwilowe, Pomiary Kumulacyjne, Pomiary Minimów i Maksimów. Za pomocą klawiatury można bardzo łatwo przełączać się między ekranami oraz „przewijać” dostępne dane pomiarowe.

Główne menu pozwala użytkownikowi na dostęp do konkretnej funkcji licznika RX-23. Z tego poziomu użytkownik może uruchomić test licznika użytkowego lub wzorcowego, albo wejścia analogowego, przeprowadzić analizę harmonicznych, zmienić ustawienia, wykonać auto-test, przejrzeć informacje o posiadanym liczniku.
