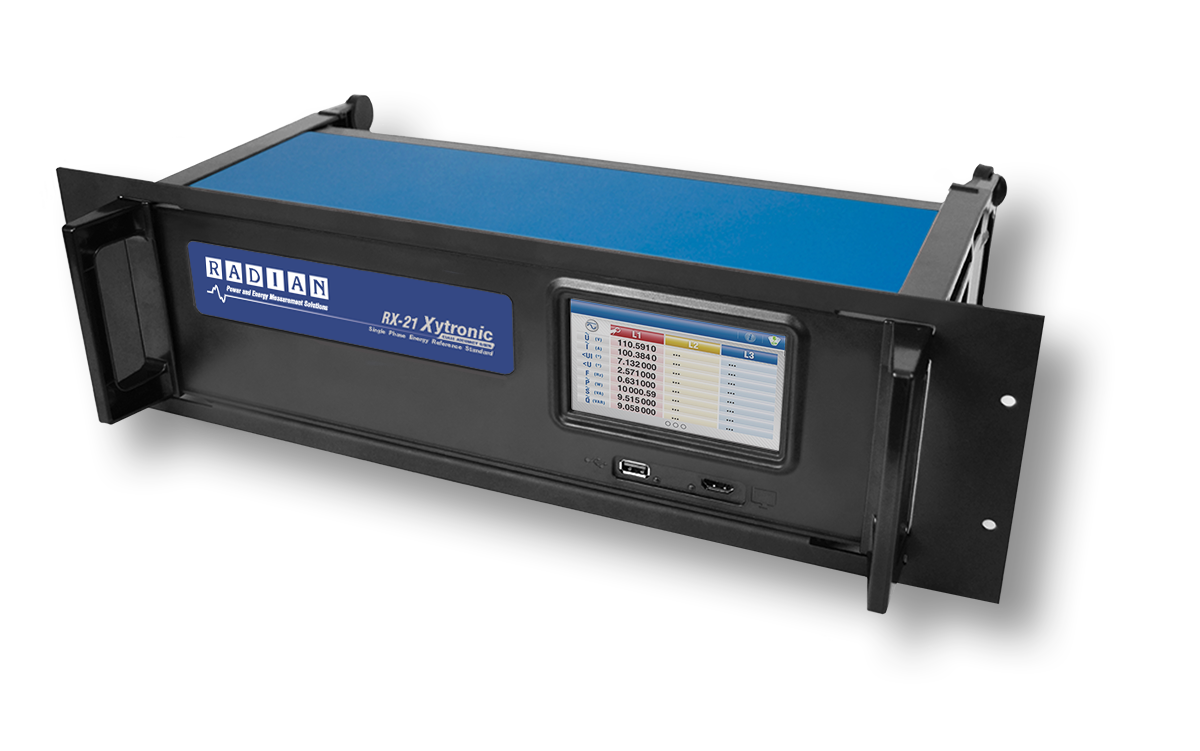

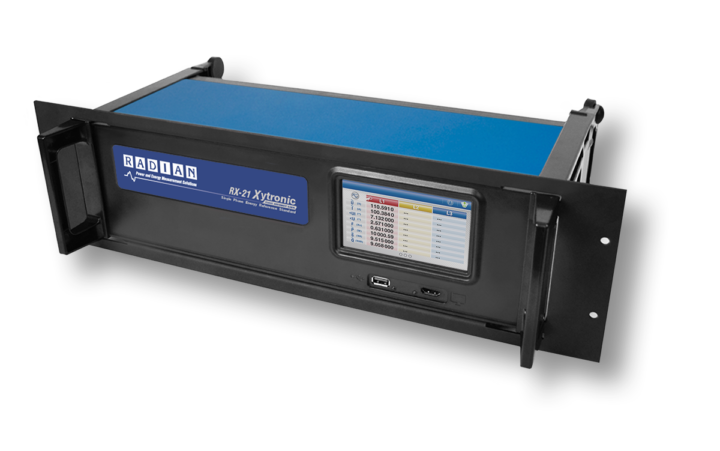

Jednofazowy przenośny licznik wzorcowy RX-21

CECHY CHARAKTERYSTYCZNE: Jednofazowy przenośny licznik wzorcowy RX-21 firmy Radian jest jednym z najwszechstronniejszych przyrządów wzorcowych jakie powstały w ostatnich latach. W najbardziej niekorzystnych warunkach określonych w całym zakresie pomiarowym, błąd wartości pomiaru dowolnej wielkości wynosi 0.02%, podczas gdy typowo błąd ten wynosi 0.005%. Najbardziej niekorzystne warunki uwzględniają parametry wpływające na stabilność, współczynnik mocy, niepewność pomiarów oraz błędy systemu testowania.W liczniku wzorcowym RX-21 wykorzystano nową technologię pomiarową firmy Radian o nazwie Dytronic, w skład której wchodzi zaprojektowany przez firmę Radian całkujący przetwornik analogowo-cyfrowy. W przeciwieństwie do ogólnodostępnych przetworników A/C używanych w innych przyrządach, przetwornik A/C firmy Radian został zaprojektowany i zoptymalizowany specjalnie do pomiarów mocy i energii elektrycznej. To unikalne rozwiązanie czyni licznik RX-21 niedoścignionym w możliwościach dokonywania dokładnych pomiarów rzeczywistych sygnałów. Przetwornik A/C licznika RX-21, w połączeniu z elektronicznie kompensowanymi wejściowymi przekładnikami napięciowymi i prądowymi oraz hermetycznie zamkniętym wewnętrznym wzorcem, daje przyrząd o najwyższym stopniu dokładności, stabilności i wszechstronności, jaki jest dostępny w przenośnych jednofazowych licznikach wzorcowych.

WEJŚCIE ANALOGOWE: opcjonalna funkcja wejścia analogowego umożliwia testowanie przetworników pomiarowych oraz liczników energii elektrycznej zaopatrzonych w analogowe wyjście prądowe o prądzie od 0 do 2 mA.

POMIARY: Jednofazowy licznik wzorcowy RX-21 jest czterokwadrantowym przyrządem pomiarowym, rejestrującym przepływ energii w obu kierunkach (pobór/oddawanie) i jednocześnie dostarczającym informacji o napięciu, prądzie, mocy i energii elektrycznej (czynnej, biernej, pozornej). Opcja Analizy Harmonicznych umożliwia analizę obciążeń z dokładnością do 50-tej harmonicznej, a opcjonalnie Wbudowany Komparator pozwala na automatyczne wyliczanie błędów badanych liczników, zarówno użytkowych jak i wzorcowych.

TESTOWANIE LICZNIKÓW UŻYTKOWYCH I WZORCOWYCH: Kompaktowa konstrukcja licznika wzorcowego RX-21 czyni go idealnym przyrządem do zastosowań w terenie gdzie wymagana jest optymalna dokładność. W połączeniu ze sterowanymi źródłami prądu i napięcia może być użyty do testowania użytkowych liczników energii elektrycznej i innych liczników wzorcowych. Może on również wykonywać pomiary dokładności jednofazowych liczników przy istniejącym obciążeniu. Licznik RX-21 umożliwia bezpośrednie podłączenie fotoelektrycznej głowicy optycznej do wykrywania ruchu tarczy licznika, czujnika podczerwonych lub widzialnych impulsów oraz czujników różnorodnych impulsów KYZ. Licznik RX-21 jest idealnym rozwiązaniem do testowania liczników energii dla dużych odbiorów, które można znaleźć w elektrowniach, podstacjach i stacjach rozdzielczych. Licznik wzorcowy RX-21 może być wykorzystywany do testowania innych liczników wzorcowych o mniejszej dokładności, a także jako wzorzec roboczy w systemach do testowania liczników energii elektrycznej.INTUICYJNY INTERFEJS UŻYTKOWNIKA
W skład interfejsu użytkownika licznika RX-21 wchodzi wyświetlacz LCD i 5-cio klawiszowa klawiatura. Dodatkowo wbudowany port szeregowy RS232 razem z odpowiednim oprogramowaniem, pozwala na zdalne sterowanie i konfigurowanie licznika. Za pomocą klawiatury i wyświetlacza użytkownik może „przewijać” dostępne funkcje pomiarowe oraz przechodzić do różnych menu ekranowych. Ilość dostępnych informacji oraz liczba dostępnych menu ekranowych uzależnione są od konkretnego modelu RX-21.

Menu ekranowe
W skład menu ekranowych wchodzą: Pomiary, Próba, Harmoniczne i Ustawienia.
Menu Pomiary wyświetla funkcje pomiarowe, które posiada licznik RX-21. Dostępne są następujące ekrany: Pomiary Chwilowe, Pomiary Kumulacyjne, Pomiary Minimów i Maksimów. Za pomocą klawiatury można bardzo łatwo przełączać się między ekranami oraz „przewijać” dostępne dane pomiarowe.

Główne menu pozwala użytkownikowi na dostęp do konkretnej funkcji licznika RX-21. Z tego poziomu użytkownik może uruchomić test licznika użytkowego lub wzorcowego, albo wejścia analogowego, przeprowadzić analizę harmonicznych, zmienić ustawienia, wykonać auto-test, przejrzeć informacje o posiadanym liczniku.

Menu Test pozwala użytkownikowi na wybranie rodzaju testu, który chciałby przeprowadzić oraz na wprowadzenie parametrów związanych z wybranym testem.
