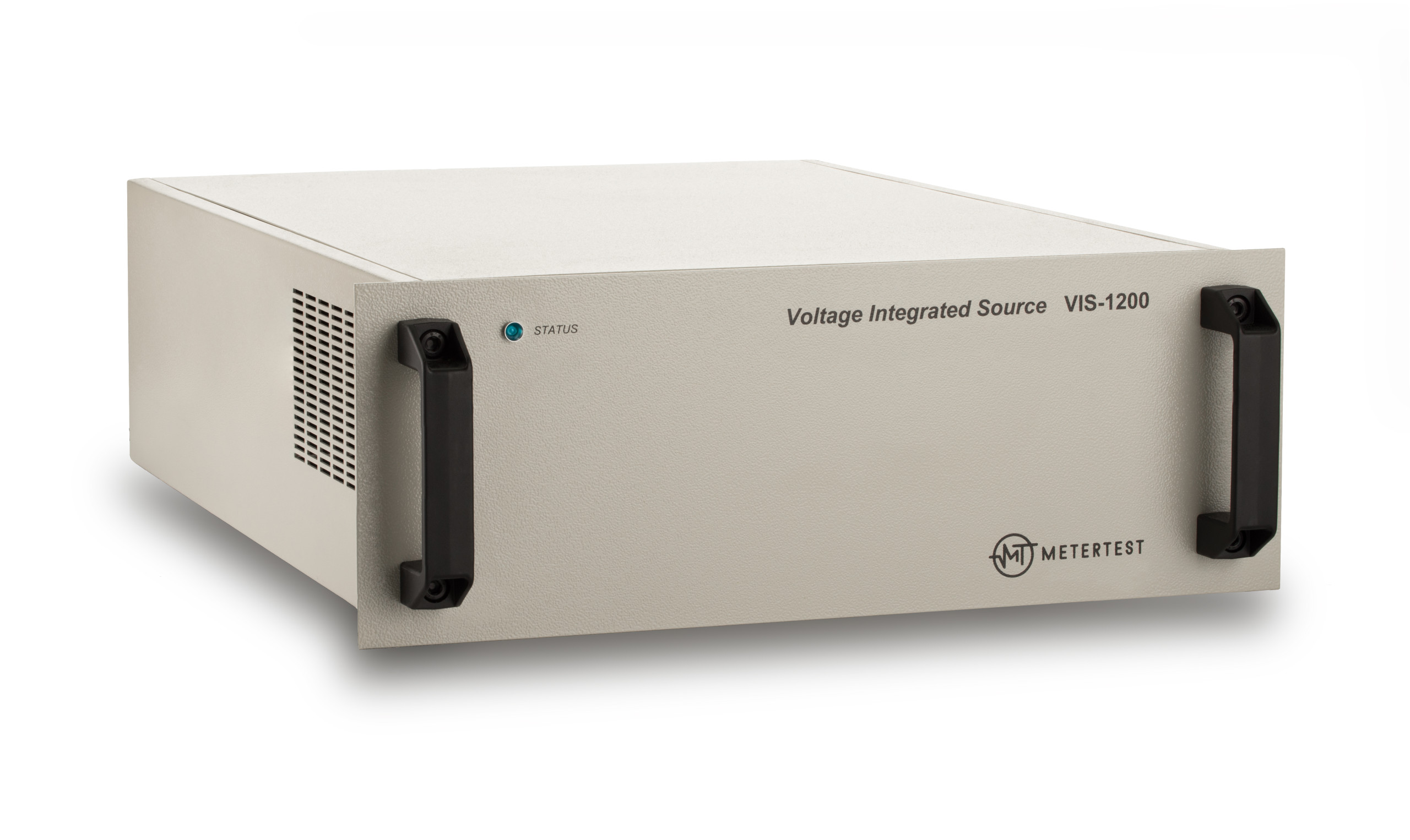

Générateur de tension intégré VIS
- Large gamme de tension de sortie et charges admissibles
- Trés grande stabilité et faible distorsion harmonique
- Système de protection multiniveaux
- Génération d'harmoniques jusqu'à la 50
Le générateur intégré de tension VIS a été conçu pour être utilisé comme un générateur de tension alternative stable pour les équipements de test des compteurs d’électricité et dans les laboratoires. La tension de sortie est isolée et indépendante de la tension secteur. VIS est disponible dans une variété de configurations en fonction des valeurs de puissance de sortie et de tension de sortie.
FAITS SAILLANTS OPÉRATIONNELS
L’étage de puissance du générateur utilise la technologie Power Width Modulation (PWM), qui garantit un rendement élevé et entraîne de très petites pertes thermiques. L’étage est piloté par un générateur de signaux numériques embarqué (DSP). Le signal de commande peut créer des harmoniques avec des amplitudes et des phases indépendamment définies. La boucle de retour interne utilise la technologie DSP, tandis que les algorithmes avancés assurent la haute stabilité de l’amplitude et l’angle de phase, ainsi que la distorsion faible de la tension de sortie sur une gamme complète de charges admissibles de divers caractères.
Lorsqu’il est utilisé, un système de protection à plusieurs niveaux protège le générateur contre les surcharges, les courts-circuits, la surchauffe et rend le fonctionnement de l’appareil fiable et sûr.
Le VIS est équipé d’une interface série isolée et peut être manipulé à partir d’un PC ou d’un autre dispositif de commande (hôte). Diverses sources peuvent être synchronisées et exploitées ensemble pour former un système polyphasé. Le protocole de communication permet de contrôler les paramètres de sortie ainsi que d’accéder à tous les registres internes.
Le générateur intégré de tension VIS est équipé par un boîtier de 19 pouces enfichable.
CAPACITÉ D’HARMONIQUES
La version standard du Générateur intégré de tension VIS est capable de générer des harmoniques jusqu’au 21ème ordre. La version améliorée des harmoniques du générateur VIS, marquée par H, peut générer des harmoniques jusqu’à la 50 ordre.
| Modèle de VIS | VIS-400 VIS-400H | VIS-1200 VIS-1200H | VIS-2600 | |
| Puissance de sortie pour charges linéaires | 400VA | 1200VA | 2600VA | |
| Technologie de l'étage de puissance | PWM avec boucle de rétroaction numérique | |||
| Gamme de tension de sortie (phase-neutre) | 30 … 350V (1) | |||
| Stabilité de la tension de sortie | ≤ 0.005% (base de temps: 150 s) | |||
| Distorsion harmonique totale (THD) | < 0.1% | |||
| Rendement de l'étage de puissance de sortie | > 85% | |||
| Fréquence de la composante fondamentale | 40 … 70Hz | |||
| Angle de phase | 0° … 360° | |||
| Harmoniques | Version standard | jusqu'à la 21 ème , Programmable par l'utilisateur | ||
| version H | jusqu'à la 50 , Programmable par l'utilisateur(2) | |||
| Communication | RS-422/RS-232 Isolé | |||
(1) D’autres valeurs sont disponibles sur demande.
(2) Répond à la norme chinoise JJG 597-2005.
