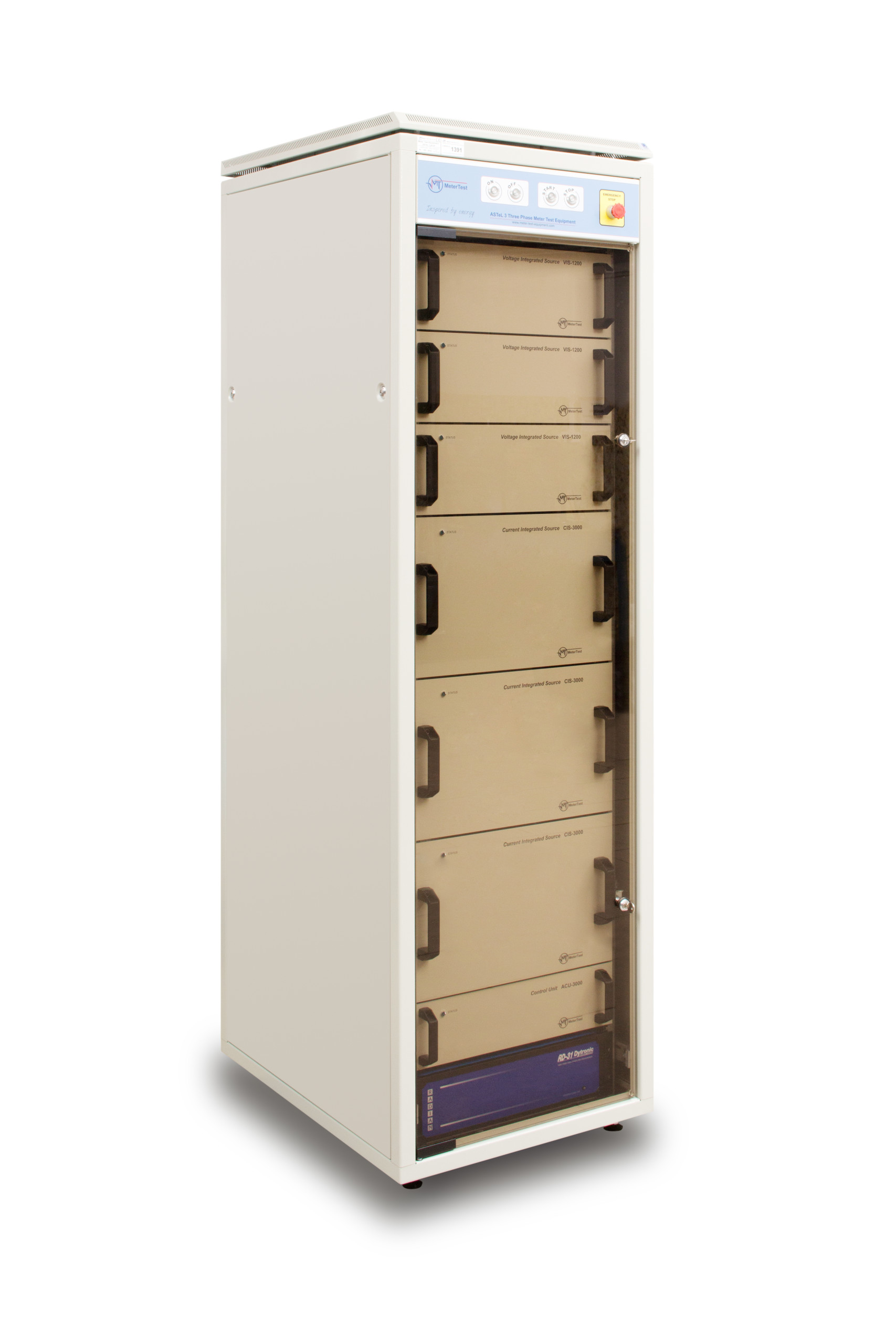

Générateur de Puissance Triphasé PS3
- Large gamme de tensions, de courants de sortie et charges admissibles
- Très grande stabilité et faible distorsion harmonique
- Système de protection multi-niveaux
- Réglage individuel de chaque tension, courant et phase pour chaque phase
- Fonctionnement à quatre quadrants
- Génération d'harmoniques jusqu'à la 50
Le générateur de puissance triphasée PS3 est conçu pour fournir un courant et une tension alternative stable pour équipement de test du compteur d’électricité triphasé.
Les composants fonctionnels de base du générateur de puissance triphasé PS3 sont:
- Générateur de tension intégré VIS
- Générateur de courant intégré CIS
- Unité de contrôle ACU
FAITS SAILLANTS OPÉRATIONNELS
Des boucles de rétroaction numériques internes contrôlées par DSP assurent la stabilité dans le temps, une configuration rapide des paramètres requis et de faibles distorsions non linéaires des de sortie signaux de courant et de tension. Les systèmes de régulation de précision rendent la famille PS capable de gérer des charges directes avec une large gamme de caractéristiques, des charges capacitives pures à celles résistives ou inductives. En raison de cette capacité, aucun compensateur de charge externe n’est nécessaire.
Grâce à une large gamme de tensions et de courants de sortie, il est possible de régler n’importe quel angle de phase et de générer des harmoniques. La famille PS teste efficacement tous les types de compteurs d’énergie tout en conservant tous les paramètres électriques requis.
La fiabilité et la sécurité opérationnelles sont assurées par une protection à multi-niveaux. Grâce aux paramétrages et aux réglages entièrement automatiques, la famille PS offre une grande fiabilité et une continuité de classe.
Les étages de puissance des amplificateurs de puissance intègrent la technologie PWM, assurant un rendement élevé et très faibles pertes thermiques.
CAPACITÉ D’HARMONIQUES
Les versions standards du générateur de puissance triphasé PS3 sont capables de générer des harmoniques jusqu’à la 21ème ordre . Des versions améliorées d’harmoniques marquées avec H sont capables de générer des harmoniques jusqu’à la 50 .
UNITÉ DE CONTRÔLE ACU
Le Générateur de puissance triphasée PS3 est équipé par une unité de contrôle ACU-3000. Ses principales fonctions sont: détecter les courts-circuits entre les circuits de tension et de courant, contrôler les commutateurs d’urgence, contrôler les systèmes de tarification, signaler la présence de tensions dangereuses sur les Rack de suspension et plus encore.
| Modèle de PS | PS3(H) (1) | |||
| Puissance de sortie disponible pour charges linéaires (2) | - Modèle de générateur de tension | 3 x 400VA - VIS-400(H)n3 x 1200VA - VIS-1200(H)n3 x 2600VA - VIS-2600 | ||
| - Modèle de générateur de courant | 3 x 600VA - CIS-600(H)n3 x 1600VA - CIS-1600(H)n3 x 3000VA - CIS-3000(H)n3 x 3600VA - CIS-3600 | 3 x 2400VA - CIS-2400 | ||
| Gamme de tension de fonctionnement | 3 x 0 … 350V (Phase-Neutre) / 3 x 0 … 600V (Phase-Phase) (3) | |||
| Gamme de courant de fonctionnement | 3 x 1mA … 120A (3) | 3 x 1mA … 200A (3) | ||
| Fréquence de la fondamental | 40 … 70Hz (4) | |||
| Harmoniques | Version standard | Jusqu'au 21, programmable par l'utilisateur | ||
| version H | Jusqu'au 50, programmable par l'utilisateur (5) | |||
| Gamme d'angle de phase (indépendamment pour chaque signal de tension et de courant) | 0°… 360° | |||
| Résolution du réglage de courant /de tension de sortie | 0.002% | |||
| Résolution du réglage de l'angle de phase | 0.001° | |||
| Résolution du réglage de fréquence | 0.001Hz | |||
| Stabilité du courant de sortie | ≤ 0.005% (Base de temps: 150s) | |||
| Stabilité de la tension de sortie | ≤ 0.005% (Base de temps: 150s) | |||
| Précision de la tension / du courant de sortie | En fonction de la précision de l'étalon de référence | |||
| Précision de l'angle de phase | En fonction de la précision de l'étalon de référence | |||
| Précision de la fréquence | Selon la précision de l'étalon de référence | |||
| Distorsion harmonique totale (THD) | Tension de sortie | <0.1% | ||
| Courant de sortie | <0.3% | |||
| Rendement des étages de puissance de sortie | >85% | |||
| Protection | Les systèmes de protection multi-niveaux protègent contre les surintensités, les surtensions, les courts-circuits et les circuits ouverts, le suréchauffement , les fuites à la terre. | |||
| Indication d'opération et diagnostic d'échec | Les Générateurs de tension et de courant ont une diode LED pour indiquer l'état de fonctionnement. En cas de défaillance (interne), la diode LED clignote pour indiquer les causes de défaillance. | |||
| Construction | Système de montage en Rack standard 19" pour l'application en laboratoire intérieur | |||
| Contrôle | RS-422 Isolé | |||
| Compensation de Facteur de puissance de la tension secteur selon EN 60555 / IEC 555 | Oui | |||
| Dips de tension et essai d'interruption courte conformément à l'annexe B selon CEI 62052-11 | Oui, les trois formes d'ondes | |||
| Alimentation principale | Alimentation Secteur non stabilisées: 3 x (150 … 260)/(260 … 450)V, 45 … 65Hz | |||
(1) Notation (H) signifie que la version H optionnelle est disponible, par exemple. PS3 (H) signifie que les deux versions sont disponibles PS3 et PS3H.
(2) Les différents modèles de sources de tension peuvent être librement composés avec différents modèles de sources de courant.
(3) D’autres valeurs sont disponibles sur demande.
(4) Plage de fonctionnement. Plage spécifiée de 45 à 65 Hz.
(5) Répond au norme chinoise JJG 597-2005.
