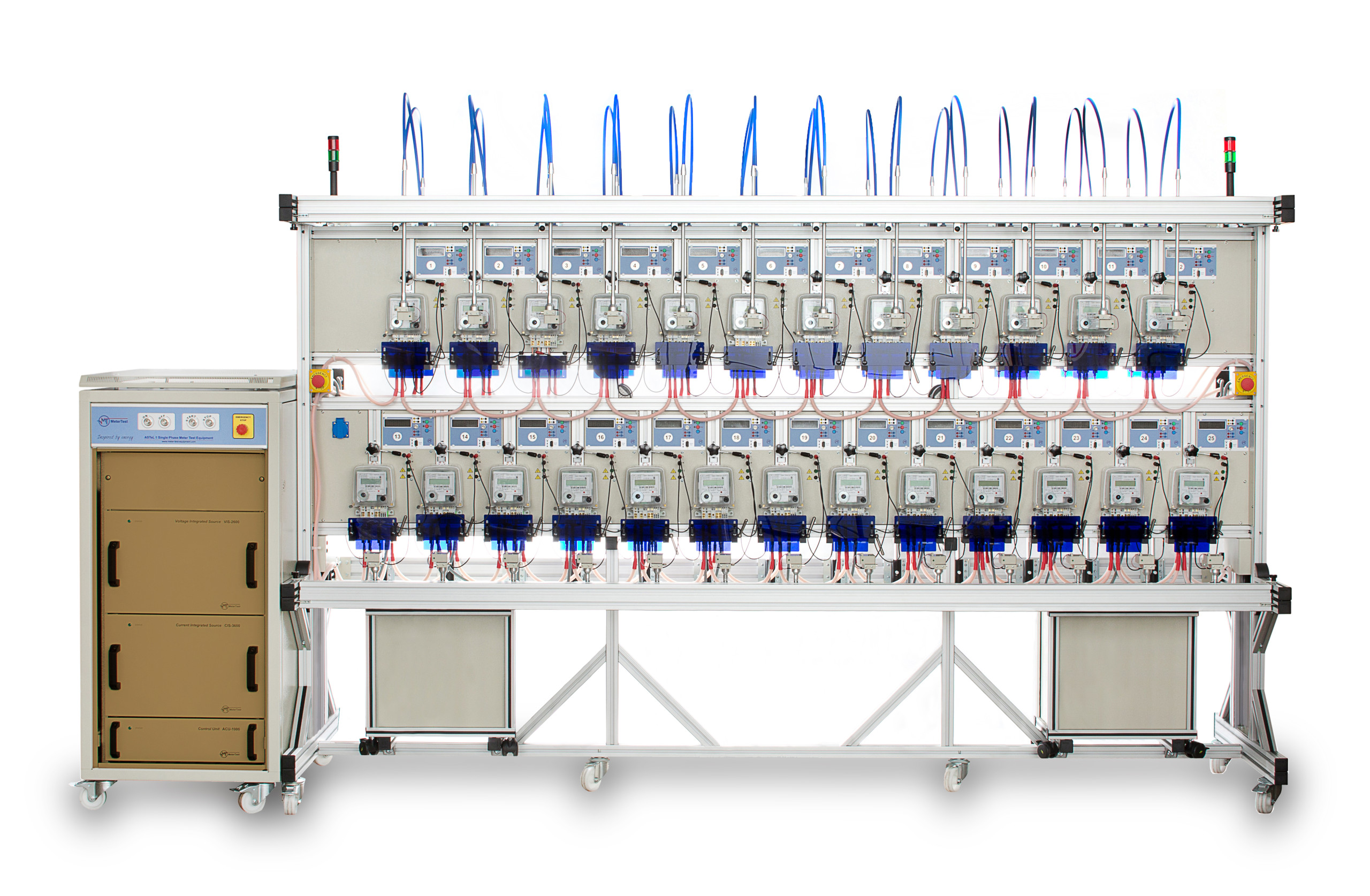

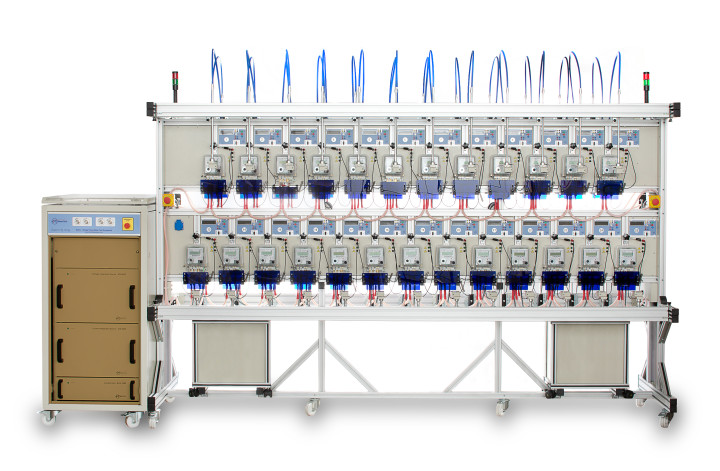

Equipment de Test du Compteur Monophasé ASTeL 1.2
- Procédures entièrement automatiques pour le test des compteurs
- Routines automatique d'ajustement des compteurs
- Classes de précision du compteur étalon de référence : 0.01, 0.02, 0.04
- Large gamme de tensions jusqu'à 480 V et large gamme de courants allant jusqu'à 240 A
- Fonctionnement indépendant des signaux de tension et de courant
- Capacité de génération d'harmoniques jusqu'à la 50ème
- Une gamme complète de dispositifs de sécurité
- Nombre flexible et étendu de postes de test
- Test simultané de compteurs avec des constantes différentes
- Logiciel de contrôle basé sur Windows® riche en fonctionnalités
- Particularités et extensions disponibles sur demande
L’équipement de test ASTeL 1.2 est un système entièrement automatique qui permet le calibration et la vérification simultanés de plusieurs positions des compteurs d’énergie monophasés. ASTeL 1.2 offre une compatibilité totale avec la CEI 60736. Grâce à d’excellents paramètres, une fonctionnalité supérieure et une flexibilité exceptionnelle, ASTeL 3.2 est une solution idéale pour les entreprises de services publics, les fabricants de compteurs d’énergie, les instituts gouvernementaux de métrologie, les laboratoires métrologiques et d’autres clients intéressés par les compteurs d’électricité .
COMPTEURS SUPPORTÉS
ASTeL 1.2 est conçu pour tester une gamme variée de compteurs d’énergie électrique. Ceux-ci incluent, mais ne sont pas limités à:
- Énergie active et réactive
- électromécanique (également avec des sorties impulsionnelles) et électronique
- Avec des liaisons I-P fermées
- Multi-tarifs, jusqu’à 16 tarifs
- Multifonctionnels et multi-quadrants avec des registres d’énergie/puissance réactifs/actifs
- Compteurs prépayés
- Compteurs intelligents avec communication de données
- Les normes de référence, les multimètres multifonctions portatifs et stationnaires, etc.
Support des compteurs spécifiques au client peut être ajouté sur demande.
TESTS SUPPORTÉS
ASTeL 1.2 permet d’effectuer des tests conformément aux normes internationales. Ceux-ci incluent, mais ne sont pas limités à:
- Erreur de base (test de précision)
- Courant de démarrage
- Fonctionnement à vide (sans charge)
- Test des registres d’énergie (dial test) et indicateur de la demande maximale
- Test de constant
- Vérification de registres de demande maximale (électromécanique ou électronique)
- Vérification de sorties d’impulsions
- Préchauffage
- Test de l’influence de la fréquence, de la distorsion harmonique, de la tension, du courant et d’autres paramètres d’erreur de compteur sous test
Les tests spécifiques du client peuvent être ajoutés sur demande.
COMPOSITION GÉNÉRALE
ASTeL 1.2 est une construction modulaire. Les principales parties du système comprennent:
- Générateur de puissance PS
- Compteur étalon standard RD
- Rack de suspension SR
- Logiciel AsTest exécutable basé sur Windows®
GÉNÉRATEUR DE PUISSANCE
Des générateurs de puissance monophasés avec des puissances de sortie différentes et différentes capacités d’harmoniques sont disponibles. Read more
COMPTEUR ÉTALON STANDARD
Des Compteurs étalons standards monophasées de précision 0,04, 0,02 et 0,01 sont disponibles. Read more
RACK DE SUSPENSION
Des Racks de suspension monophasés avec différents nombres de positions de test, différents arrangements de positions de test, serrage manuel ou pneumatique, transformateurs de séparation IP optionnels et une vaste gamme d’accessoires et d’options sont disponibles. Read more
LOGICIEL
logiciel d’exploitation basé sur Windows® avec assistant de session, des bibliothèques riches, des routines d’ajustement automatique des compteurs, des rapports et des scripts est disponible dans de nombreuses langues. Les caractéristiques spécifiques du client peuvent être ajoutées sur demande. Read more
CAPACITÉ D’HARMONIQUES
Les versions standard de l’équipement de test de compteurs ASTel 1.2 sont capables de générer des harmoniques jusqu’à la 21ème ordre. Les versions harmoniques améliorées marquées avec H sont capables de générer des harmoniques jusqu’à la 41ème ordre.
SOLUTIONS SUR COMMANDE
Pour rendre le système de test de compteurs ASTeL 1.2 hautement personnalisable, des solutions personnalisées sur mesure sont disponibles.
| Modèle d'ASTeL | 1.24(H) (1) | 1.22(H) (1) | 1.21(H) (1) | |
| Nombre de phases | Monophasé | |||
| Précision | @ PF=1 | ±0.02% | ±0.01% | ±0.005% |
| @ PF≥0.5 | ±0.04% | ±0.02% | ±0.01% | |
| Générateur de puissance | Type | PS1(H) (1) | ||
| Générateur de tension | 400VA, 1200VA, 2600VA | |||
| Gamme de tension de fonctionnement | 1 x 30 … 350 (480)V (Phase-Neutre) (2) | |||
| Générateur de courant | 600VA, 1600VA, 2400VA, 3000VA, 3600VA | |||
| Gamme de courant de fonctionnement | 1 x 1 mA … 120 (240)A (2) | |||
| Fréquence | 40 … 70Hz (3) | |||
| Version Standard d'harmoniques | jusqu'à la 21ème , programmable par l'utilisateur | |||
| Version H d'harmoniques | jusqu'à la 50ème , programmable par l'utilisateur (4) | |||
| Reference standard | RD-20 | RD-21 | RD-23 | |
| Suspension rack | Type | SR-1 | ||
| Nombre de position | 1 … 80 (as per customer requirements) | |||
| Séparation IP | Transformateur de séparation de tension multisecondaire MSVT Transformateur de séparation de tension VTS Transformateur de séparation de courant CTS-D1 | |||
| Logiciel | Logiciel AsTest pour Windows® | |||
| Autres accessoires | Lecteur de port optique OPTO, Terminal portable HHT | |||
(1) Notation (H) signifie que la version H optionnelle est disponible, p. ASTeL 1.24 (H) signifie que les deux versions sont disponibles ASTeL 1.24 et ASTeL 1.24H.
(2) D’autres valeurs sont disponibles sur demande.
(3) Gamme de fonctionnement. Gamme spécifiée de 45 à 65 Hz.
(4) Satisfait à la norme chinoise JJG 597-2005.
