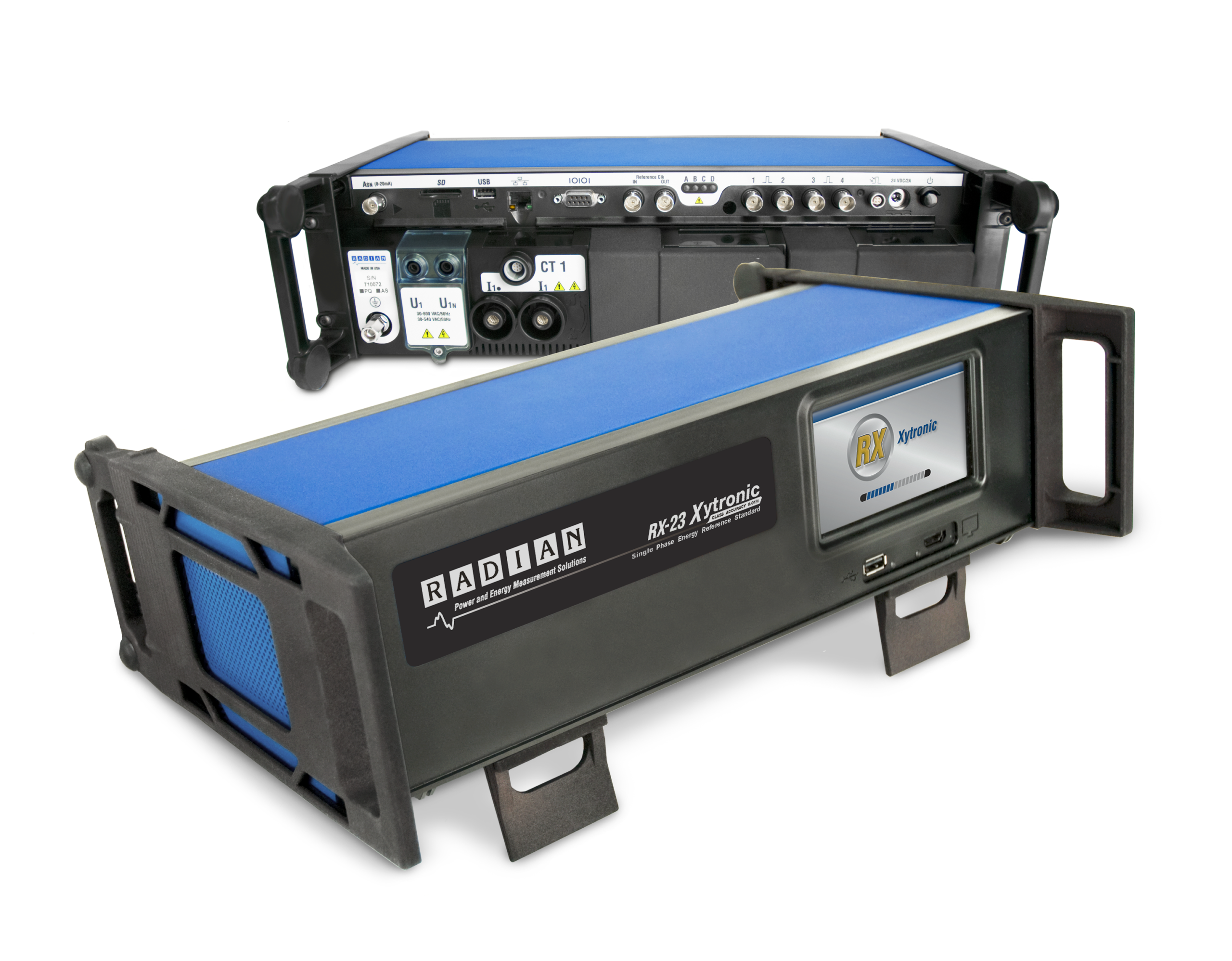

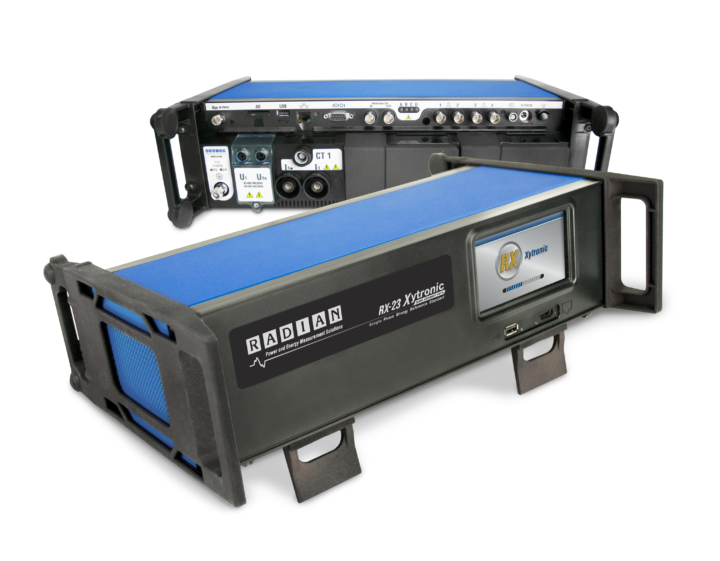

Compteur étalon standard Monophasé Portable RX-23
- Précision typique: dans les incertitudes de traçabilité
- Précision au pire de cas: ±0.01% @ PF≥0.5
Le Compteur étalon standard Monophasé Portable RX-23 est l’un des instruments de référence les plus polyvalents dans tout le temps. Le RX-23 a une précision de pire cas de ± 0,01% pour toutes les fonctions de mesure sur toute sa gamme de fonctionnement, avec une précision typique qui est dans les incertitudes de traçabilité. Cette précision du pire des cas comprend les variables de stabilité, le facteur de puissance, l’incertitude de traçabilité et l’erreurs du système de test.
Un design unique rend le RX-23 insurpassé dans sa capacité à mesurer avec précision les formes d’onde « mot réel ». Une caractéristique unique est son convertisseur analogique / numérique.Le convertisseur intégré de RX-23 est combiné avec les transformateurs d’entrée de tension et de courant récompensé électroniquement de Radian Research et une référence hermétique.Cette combinaison offre le plus haut degré de précision, de stabilité et de polyvalence offerts dans un compteur étalon standard Monophasé Portable.
CARACTÉRISTIQUES
La conception légère et compacte du RX-23 le rend un compteur étalon standard idéal pour les applications de tests sur terrain. Le RX-23 peut être utilisé avec une source de courant contrôlée pour tester avec précision les compteurs de revenus. Dans les applications de terrain, le RX-23 peut effectuer un test de précision monophasé en utilisant les charges de service existantes. Les capteurs pour détecter la rotation du disque du compteur ou les impulsions d’étalonnage des signaux infrarouges, lumière visible ou KYZ se branchent directement dans le RX-23. Il peut être utilisé pour tester des compteurs étalons de précision inférieur et est également idéal pour être un compteur étalon standard dans un banc de test de compteurs où une précision inférieure est acceptable.
| Gamme de courant | 1 × 1mA … 120 (200 / 225)A (1) gamme automatique |
| Gamme de tension | 1 × 30 … 600Vgamme automatique |
| Gamme de tension auxiliaire | 1 × 60 … 600V gamme automatique |
| Fréquence de la fondamentale | 40 … 70Hz (2) |
| Gamme de facteur de puissance | Any |
| Gamme de température de fonctionnement | -20°C … +70°C |
| Humidité | 0 … 95%, sans condensation |
| Modes de mesure | 2 fils active et réactive |
| Fonctions de mesure | Quatre quadrants, monophasé, mesure simultanée de: □ Énergie (active, réactive, apparent) □ Puissance (active, réactive, apparent) □ Tension □ Courant □ Facteur de puissance □ Angle □ Harmoniques |
| Précision | Précision typique: dans les incertitudes de traçabilité Précision au pire de cas: ±0.01% @ PF≥0.5 |
| Influence de la température en dehors de la gamme de température de fonctionnement normale | ±0.00025%/°C (±2.5 ppm/°C) |
| Précision de l'angle | ±0.003° |
| Affichage de l'entrée de porte | BNC avec 150 ohms pull up à 5 volts, serré à 5,7 volts |
| Taux de la porte | 200 ns largeur d'impulsion minimum, 20Hz taux de répétition maximum |
| Type de sortie | Collecteur ouvert, serré à 27 volts |
| Valeur par défaut de la sortie d'impulsion BNC | 0.00001Wh / pulse mais peut être reprogrammé |
| Fréquence de sortie | Max 2.1 MHz (200 ns largeur d'impulsion minimum) |
| Affichage | sur demande |
| Autres caractéristiques possibles (sur demande) | Comparateur intégré, Analyse harmonique (jusqu'au 50ème) |
(1) Operating range. Specified range from 10mA to maximum current.
(2) Operating range. Specified range from 45 to 65Hz.
