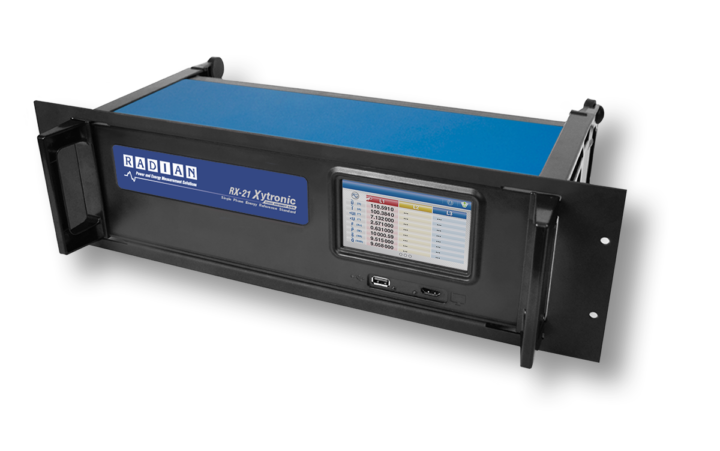

RX-21 Portable Single-Phase Reference Standard
- Exactitud típica: ±0.01% @ PF=1
- Exactitud en el peor de los casos: ±0.02% @ PF≥0.5
El patrón de referencia RX-21 es uno de los instrumentos más versátiles. El RX-21 tiene una exactitud típica de ±0.01% @ PF=1 para todas sus funciones de medición en su rango de operación, con una exactitud en el peor de los casos de ±0.02%. Esta exactitud incluye las variables de estabilidad, factor de potencia, trazabilidad de la incertidumbre y errores del sistema.
Su diseño único del RX-21 le permite medir con exactitud las formas de onda del “mundo real”. Una característica única es su convertidor analógico a digital. El convertidor integrado es combinado con los transformadores de voltaje y corriente compensados de Radian Research y su sellado hermético. Esta combinación permite un alto grado de exactitud y versatilidad en patrón monofásico y portátil.
CARACTERÍSTICAS
El diseño compacto y ligero del RX-21 lo convierte en el patrón de referencia ideal para aplicaciones en campo. El RX-21 puede ser usado con una fuente controlada de corriente para hacer pruebas a medidores de facturación. En las aplicaciones de campo, el RX-21 puede hacer pruebas monofásicas con la carga del usuario. Se conectan directamente a la unidad sensores para la rotación del disco y pulsos infrarrojo, luz visible o KYZ. También puede ser usado para hacer pruebas a medidores de menor exactitud y es ideal para integrarse en sistemas de pruebas para medidores donde una exactitud menor es aceptable.
| Rango de corriente | 1 × 1mA … 120 (200 / 225)A (1) auto-rango |
| Rango de voltaje | 1 × 30 … 600V o-rango |
| Fuente auxiliar | 1 × 60 … 600V auto-rango |
| Frecuencia de la fundamental | 40 … 70Hz (2) |
| Rango factor de potencia | Any |
| Temperatura de operación | -20°C … +70°C |
| Humedad | 0 … 95%, non-condensing |
| Modo de medición | 2 wire active and reactive |
| Funciones de medición | Cuatro cuadrantes, monofásico, mediciones simultáneas de energía (activa, reactiva, aparente), potencia (activa, reactiva, aparente), voltaje,corriente, factor de potencia, ángulo de fase, armónicas |
| Exactitud | Exactitud típica: ±0.01% @ PF=1nExactitud en el peor de los casos: ±0.02% @ PF≥0.5 |
| Influencia de la temperatura fuera del rango de operaciónrange | ±0.0005%/°C (±5 ppm/°C) |
| Exactitud del ángulo | ±0.006° |
| Puerto de entrada | Puerto de entrada |
| Rango del puerto | 200 ns ancho de pulso minímo, máximo 20Hz rango de repetición |
| Tipo de salida | Open collector, clamped at 27 volts |
| Valor de salida estándar BNC | 0.00001Wh/pulso, reprogramable |
| Frecuencia de salida | Max 2.1 MHz (200 ns ancho de pulso mínimo) |
| Pantalla | Sí |
| Otras funciones (por solicitud del cliente)) | Comparador integrado de armónicos (hasta el 50o) |
(1) Rango de Operación. Rango especificado desde 10mA hasta corriente máxima.
(2) Rango de Operación. Rango especificado desde 45 a 65Hz.
